A baki kabeladalah sistem pendukung struktural yang banyak digunakan dalam teknik elektro, konstruksi industri, bangunan komersial, dan proyek infrastruktur. Ini berfungsi sebagai pembawa untuk meletakkan, mendukung dan mengelola kabel listrik, kabel kontrol, kabel komunikasi dan kabel optik. Dibandingkan dengan saluran kabel tradisional dan solusi kabel-pipa yang terkubur, baki kabel memiliki fitur pemasangan yang mudah, tata letak yang fleksibel, perawatan yang mudah, dan daya dukung beban-yang kuat.
1. Definisi Dasar Baki Kabel
Baki kabel mengacu pada kerangka pendukung kontinu yang dibuat dengan pembentukan gulungan dingin, pencetakan, pengelasan, atau pembengkokan pelat logam. Fungsi intinya adalah untuk menampung kabel dalam jumlah besar, melindungi kabel dari kerusakan mekanis eksternal, korosi kimia, dan pengaruh termal, sekaligus mewujudkan pengaturan kabel yang teratur. Di seluruh sistem kelistrikan, kabel melakukan tugas transmisi daya dan transmisi sinyal. Tanpa fasilitas pendukung yang terstandar, susunan kabel yang tidak teratur akan menimbulkan bahaya besar yang tersembunyi seperti kebakaran-hubungan pendek, percepatan penuaan, dan-perombakan tahap selanjutnya yang sulit.
Berbeda dengan saluran logam kaku yang membungkus kabel sepenuhnya, baki kabel termasuk dalam sistem perkabelan terbuka atau semi{0}}terbuka. Sebagian besar tipe struktural memaparkan badan kabel ke udara. Fitur struktural seperti itu menghadirkan kinerja pembuangan panas yang luar biasa. Ketika kabel bekerja dalam waktu lama, panas yang dihasilkan oleh arus dapat menghilang ke lingkungan sekitar dengan lancar, secara efektif mengurangi suhu pengoperasian kabel dan memperpanjang masa pakai kabel.
Rakitan baki kabel terdiri dari beberapa komponen standar. Bagian utama meliputi bagian baki lurus, siku horizontal, tikungan vertikal, tee, konektor silang, bagian pereduksi, gantungan penyangga, baut penghubung, pelat penutup dan aksesori grounding. Semua aksesori disesuaikan menurut standar industri terpadu. Insinyur dapat menyambung dan menggabungkan komponen-komponen ini secara bebas sesuai dengan-kondisi konstruksi di lokasi untuk beradaptasi dengan rute kompleks seperti peletakan horizontal, pendakian vertikal, belokan, dan shunting cabang.
Dalam teknik praktis, baki kabel sebagian besar dipasang di atas peralatan, di sepanjang permukaan dinding, di bawah langit-langit bangunan, atau di dalam parit kabel. Mereka dapat menahan kabel daya dengan-penampang besar, kabel kontrol multi-inti, kabel komunikasi jaringan, dan serat optik. Ini berlaku untuk perkabelan terpusat dengan jumlah kabel yang banyak. Untuk skenario pengkabelan kabel tunggal yang tersebar, pengkabelan saluran masih merupakan solusi alternatif yang lebih ekonomis.
2. Jenis Utama Baki Kabel
Menurut bentuk strukturnya, baki kabel dapat dibagi menjadi tipe baki berlubang, tipe tangga, tipe palung padat (saluran kabel), tipe wire mesh dan tipe saluran. Masing-masing jenis memiliki kondisi kerja, kelebihan dan keterbatasan yang berlaku, yang merupakan dasar inti dalam pemilihan produk.
2.1 Baki kabel berlubang
Baki kabel berlubang juga dikenal sebagai baki kabel baki berventilasi. Ada lubang bundar atau lubang-panjang yang tersusun teratur dan tersebar di pelat bawahnya. Lubang terbuka sangat meningkatkan efisiensi sirkulasi udara. Panas yang terkumpul di bagian bawah kabel dapat dibuang dengan cepat. Rel samping mengadopsi struktur yang diperkuat dengan tekukan dingin-untuk menjamin kekuatan mekanis. Pelat penutup dapat dilengkapi secara opsional. Jika pengguna tidak memasang pelat penutup, kabel dapat ditempatkan dan dikeluarkan dari arah atas dengan nyaman.
Jenis ini banyak digunakan di bengkel industri, pembangkit listrik dan bengkel petrokimia dimana kebutuhan pembuangan panasnya tinggi. Cocok untuk memasang kabel daya-tegangan menengah dan kabel kontrol multi-inti. Kekurangannya adalah bagian bawah yang berlubang tidak dapat menghalangi debu, uap air, dan serpihan halus. Ini tidak cocok untuk acara dengan akumulasi debu yang parah atau percikan cairan korosif tanpa penutup pelindung.
2.2 Baki kabel tipe-tangga
Baki kabel tipe-tangga terbuat dari dua rel samping memanjang yang dihubungkan oleh beberapa anak tangga melintang. Struktur keseluruhannya mirip dengan tangga. Tidak ada pelat bawah yang tertutup. Kabel ditempatkan pada anak tangga melintang. Ini memiliki kinerja-pembuangan panas terbaik di antara semua kategori. Bobotnya sendiri-relatif ringan sementara kapasitas pemuatannya tinggi. Kabel listrik tugas berat-kaliber besar{10}}sangat cocok untuk baki tipe{11}}tangga.
Baki kabel-jenis tangga banyak digunakan di pembangkit listrik, pabrik metalurgi,-pabrik kimia skala besar, dan proyek galeri pipa luar ruangan. Kerugian yang jelas adalah kinerja-tahan debu dan-tahan percikan yang buruk. Kabel tipis-berukuran kecil bisa jatuh melalui celah di antara anak tangga. Oleh karena itu, tidak disarankan untuk sejumlah besar kabel komunikasi tipis tanpa jaring kawat tambahan.
2.3 Baki kabel tipe-solid
Baki kabel tipe solid trough-adalah penyangga kabel yang tertutup sepenuhnya. Papan bawah dan samping merupakan pelat logam tertutup. Hal ini dapat dicocokkan dengan pelat penutup logam untuk membentuk cangkang yang benar-benar tertutup. Ini dapat secara efektif mengisolasi debu, kelembapan, gas korosif, dampak mekanis, dan interferensi elektromagnetik eksternal.
Tipe palung padat adalah pilihan yang lebih disukai untuk kabel komunikasi, serat optik, kabel kontrol sinyal di lingkungan dengan debu tebal, korosi kimia, atau interferensi elektromagnetik tinggi. Misalnya, pabrik pengolahan limbah, bengkel kimia, dan koridor pipa bawah tanah sering kali memilih produk ini. Kerugiannya adalah pembuangan panas yang buruk. Saat memasang kabel daya-berarus tinggi dalam jumlah besar, jumlah kabel harus dikontrol secara ketat untuk menghindari-risiko suhu berlebih.
2.4 Baki kabel-jala

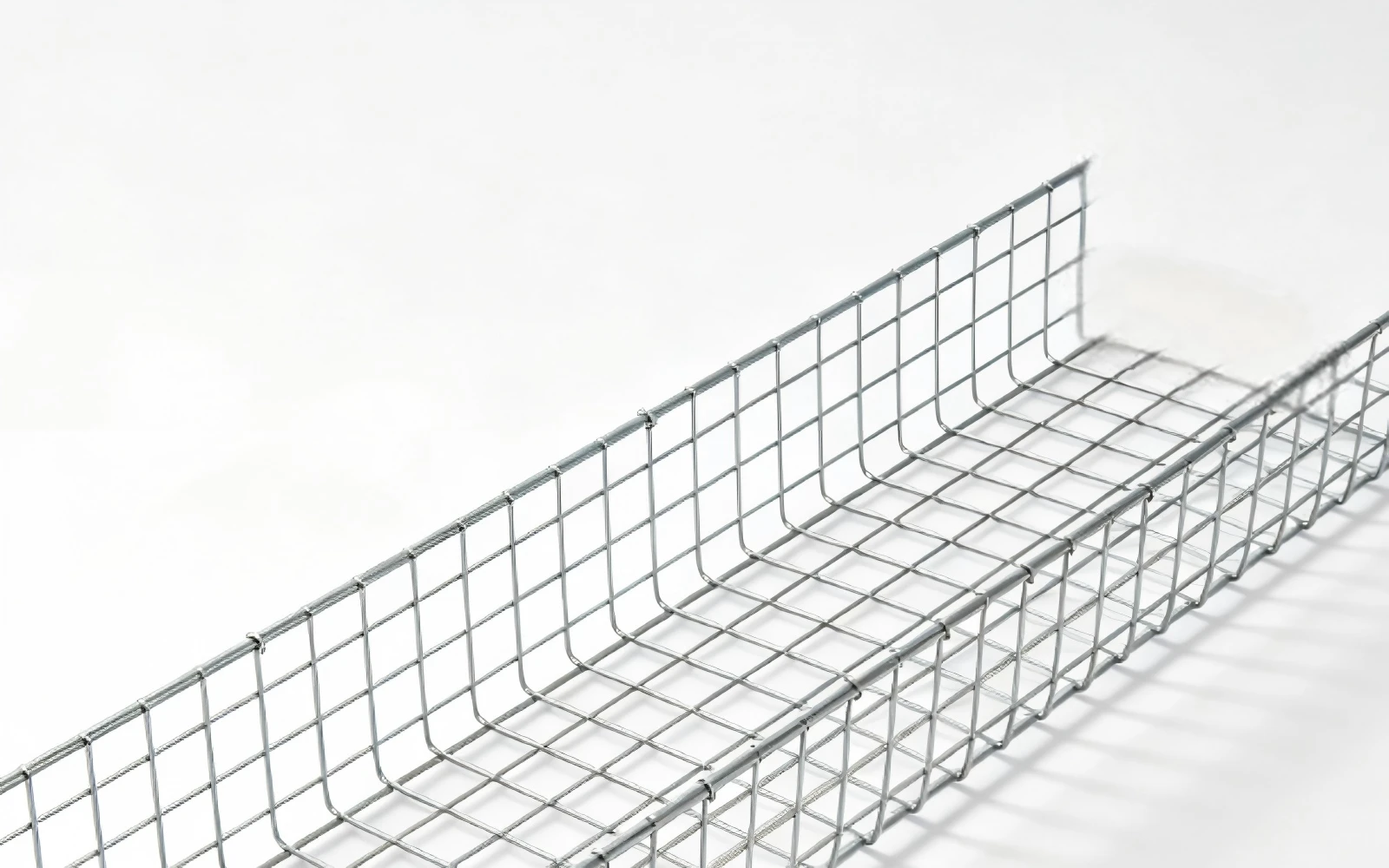

Baki kabel-jala dilas dengan kabel baja logam. Fiturnya ringan, pemotongan mudah, dan-modifikasi di lokasi fleksibel. Kecepatan instalasi cepat. Hal ini terutama diterapkan di pusat data, ruang komputer, gedung perkantoran-pengkabelan arus lemah. Ini bagus untuk memasang kabel jaringan dan serat optik. Kapasitas-bebannya rendah, sehingga tidak dapat menahan kabel daya-tugas berat bertegangan tinggi-.
Baki kabel jenis-2,5 Saluran
Baki kabel jenis-saluran adalah profil-ukuran kecil yang ringkas, umumnya dikenal sebagai rel pemasangan DIN. Itu milik seri baki kabel miniatur. Ini terutama digunakan di dalam lemari listrik untuk memasang pemutus arus dan mengatur rangkaian kabel kecil di dalam lemari. Ini banyak dicocokkan dengan kotak distribusi dan lemari kontrol.
3. Bahan Umum dan Perawatan Permukaan Baki Kabel
Pemilihan material secara langsung menentukan masa pakai dan kemampuan adaptasi lingkungan dari baki kabel. Baja karbon, baja tahan karat, dan paduan aluminium adalah tiga bahan dasar utama. Perawatan anti-korosi permukaan yang berbeda dikonfigurasikan untuk bahan dasar yang berbeda.
3.1 Baki kabel-baja karbon
Baja karbon adalah bahan dasar yang-paling hemat biaya. Kekuatan mekaniknya sangat baik, dan-biaya bahan bakunya relatif rendah. Namun baja karbon biasa mudah berkarat jika terkena udara lembab. Oleh karena itu, perawatan anti-korosi permukaan sangat penting.
Galvanis{0}}hotdip adalah salah satu teknologi pemrosesan utama. Setelah pengawetan, benda kerja baja direndam dalam-cairan seng cair bersuhu tinggi. Lapisan pelindung paduan seng-besi terbentuk pada permukaan dalam dan luar. Baki kabel galvanis hot-dapat beradaptasi dengan lingkungan udara terbuka-luar ruangan dan atmosfer korosif industri secara umum. Masa pakai anti-karatnya bisa mencapai lebih dari 15 tahun dalam lingkungan normal.
Elektro-galvanisasi (pelapisan seng) adalah proses lainnya. Lapisan seng tipis. Sangat cocok untuk lingkungan kering dalam ruangan. Tidak disarankan untuk bengkel di luar ruangan dan lembab. Powder coating adalah penyemprotan bubuk poliester epoksi pada permukaan baja. Lapisan pelapisnya seragam dengan warna yang kaya. Ini memiliki kinerja anti-korosi yang baik untuk lingkungan gas kimia-dalam ruangan.
3.2 Baki kabel baja tahan karat-
Bahan-baja tahan karat sebagian besar mencakup 304 dan 316L. Tidak memerlukan perawatan galvanisasi permukaan. Baja tahan karat ini memiliki kemampuan anti-karat dan anti-kimia-korosi. 304 alami yang cocok untuk lingkungan lembab seperti bengkel pengolahan makanan. 316Baja tahan karat L tahan terhadap korosi-ion klorida dan diterapkan di lingkungan semprotan garam pantai dan proyek teknik kelautan. Kelemahan yang jelas adalah biaya material yang tinggi, sehingga digunakan untuk-proyek dengan kebutuhan tinggi dibandingkan bangunan sipil biasa.
3.3 Baki kabel-paduan aluminium
Campuran aluminium memiliki kepadatan yang rendah dan-berat yang ringan. Ini mengadopsi perawatan permukaan anodisasi. Ini memiliki ketahanan oksidasi yang baik. Lebih mudah untuk transportasi dan pemasangan. Ini banyak digunakan di-gedung bertingkat dan platform lepas pantai. Kekerasannya lebih rendah dibandingkan produk baja karbon, sehingga diperlukan struktur perkuatan untuk kondisi beban berat.
4. Indikator Kinerja Inti Baki Kabel
Saat membeli dan merancang baki kabel, pembeli perlu mengevaluasi beberapa indikator teknis utama untuk menghindari risiko kualitas.
Yang pertama adalah-kinerja penahan beban. Ini mencakup kapasitas beban yang seragam. Di bawah rentang yang ditentukan antara gantungan, baki tidak boleh menghasilkan deformasi yang berlebihan. Jika defleksi melebihi nilai yang diijinkan, baki akan berubah bentuk dan bahkan roboh karena beban kabel. Ketebalan pelat baja yang berbeda menentukan tingkat-tahanan beban. Baki-tugas berat menggunakan lembaran baja yang lebih tebal dan rel samping yang diperkuat untuk-kabel berat dalam jumlah besar.
Yang kedua adalah kinerja anti-korosi. Standar pengujian mencakup pengujian-pengujian garam, pengujian kelembaban-panas. Produk galvanis-panas harus menjamin ketebalan lapisan-seng. Lapisan seng yang terlalu tipis akan menyebabkan karat dini.
Ketiga adalah konduktivitas pentanahan. Sebagai perlengkapan pendukung sistem kelistrikan yang terbuat dari logam, cable tray memerlukan kontinuitas kelistrikan yang dapat diandalkan. Semua sambungan penghubung harus dilengkapi dengan jumper grounding. Seluruh sistem baki membentuk loop pembumian terus menerus untuk mencegah risiko sengatan listrik yang disebabkan oleh kebocoran inti kabel.
Yang keempat adalah-kinerja tahan api. Baki kabel-tahan api mengadopsi-lapisan tahan api atau struktur komposit-tahan api. Dalam kondisi kebakaran, kabel tersebut dapat mempertahankan integritas struktural dalam waktu tertentu, sehingga menjamin kabel darurat-pemadam kebakaran berfungsi normal. Mereka digunakan untuk pemasangan kabel yang terkait-pengendalian kebakaran-di gedung-gedung penting.
5. Skenario Aplikasi Luas dari Baki Kabel
5.1 Bengkel pabrik industri
Pabrik manufaktur, bengkel metalurgi, pabrik kimia, dan pembangkit listrik merupakan-pasar konsumsi baki kabel terbesar. Sejumlah besar kabel catu daya untuk peralatan produksi, kabel kontrol motor, dan kabel sinyal instrumen memerlukan peletakan terpusat. Baki berlubang dan baki tangga sebagian besar dipilih. Di bengkel kimia dengan gas korosif, produk baja-hot dip galvanis atau baja tahan karat-digunakan.
5.2 Arsitektur komersial dan sipil
Pusat perbelanjaan besar, gedung perkantoran, rumah sakit, dan kompleks komersial yang komprehensif memiliki distribusi listrik, penerangan,-pengendalian kebakaran, dan kabel komunikasi-berarus lemah dalam jumlah besar. Baki kabel dipasang di bawah langit-langit untuk mewujudkan pengkabelan yang teratur, sehingga memfasilitasi-transformasi dan pemeliharaan sirkuit tahap selanjutnya.
5.3 Pusat data dan ruang komputer
Kabel jaringan besar, serat optik, dan kabel catu daya untuk server dipasang secara intensif di dalam pusat data. Baki-kawat dan baki berlubang adalah pilihan yang populer. Pembuangan panas yang baik membantu mengurangi suhu pengoperasian peralatan.
5.4 Proyek infrastruktur
Galeri pipa bawah tanah perkotaan yang komprehensif, proyek kereta bawah tanah, pusat transportasi kereta api,-pembangkit listrik fotovoltaik energi baru, dan-basis tenaga angin memerlukan sistem pendukung-kabel-berskala besar. Lingkungan luar ruangan menuntut persyaratan tinggi terhadap-kinerja anti korosi. Baki kabel tipe-dip galvanis-panas banyak digunakan.
5.5 Teknik kelautan dan pesisir
Platform lepas pantai, proyek kimia pesisir menghadapi-korosi semprotan. 316baki kabel baja tahan karat-atau aluminium-paduan yang parah menjadi pilihan utama untuk menahan erosi ion klorida-.
6. Prinsip Pemilihan Baki Kabel
Langkah pertama adalah memastikan kondisi lingkungan. Pengguna perlu menilai apakah lingkungan kerja adalah tipe kering di dalam ruangan, tipe-udara terbuka di luar ruangan, lingkungan semprotan-garam pantai, atau bengkel kimia korosif, untuk menentukan bahan dasar dan teknologi perawatan-permukaan. Jangan gunakan produk elektro-galvanis untuk proyek luar ruangan, jika tidak, kerusakan karat akan terjadi dalam waktu singkat.
Kedua, konfirmasikan parameter kabel. Hitung jumlah total, ukuran-diameter luar, dan berat total kabel. Hitung lebar dan tinggi baki yang dibutuhkan. Jangan mengisi baki secara berlebihan. Spesifikasi industri menyarankan bahwa tingkat pengisian kabel listrik tidak boleh melebihi 40%, dan kabel sinyal tidak boleh melebihi 50%. Ruang yang cukup harus disediakan untuk pembuangan panas dan-penambahan kabel tahap selanjutnya.
Ketiga, pilih gaya struktural. Prioritaskan jenis-tangga atau-baki berlubang untuk kabel daya-berarus tinggi yang memerlukan pembuangan panas tinggi. Pilih tipe palung-tertutup bila diperlukan anti-interferensi sinyal dan-tahan debu. Baki-kawat ditujukan untuk-pengkabelan ruang komputer dengan arus lemah.
Keempat, konfirmasikan-persyaratan penahan beban. Tentukan jarak gantungan berdasarkan berat total kabel. Jika bentangnya besar, baki kabel yang diperkuat-tugas berat harus dipilih untuk mencegah deformasi defleksi yang berlebihan.
Kelima, padukan aksesoris pendukung. Periksa gantungan penyangga, pelat penghubung, baut, aksesoris grounding, fitting siku dan tee. Aksesori lengkap menjamin kelancaran-pemasangan situs.
7. Catatan Pemasangan untuk Baki Kabel
Selama pemasangan, jaga jarak aman tertentu antara baki kabel dan pipa pemanas. Jangan meletakkan kabel daya dan kabel sinyal arus lemah-di dalam kompartemen yang sama tanpa tindakan isolasi, untuk menghindari interferensi elektromagnetik yang memengaruhi transmisi sinyal. Saat melintasi sambungan ekspansi bangunan, bagian penghubung ekspansi harus dipasang untuk menyerap ekspansi termal dan deformasi kontraksi.
Sistem baki kabel logam harus menjaga kontinuitas grounding yang andal. Setiap posisi sambungan harus dilengkapi dengan jumper grounding. Seluruh sistem terhubung ke membangun jaringan-pembumian umum. Saat meletakkan secara vertikal, kencangkan baki dengan kuat untuk mencegah tergelincir karena gravitasi kabel. Pelat penutup harus dipasang di tempat yang-tabrakan buatan manusia atau benturan-benda jatuh.
Pengoperasian peletakan kabel harus menghindari tepi tajam dari selubung luar kabel yang memotong baki. Jari-jari pembengkokan kabel harus memenuhi persyaratan standar. Jangan menarik kabel dengan kuat pada posisi memutar. Untuk pemasangan di luar ruangan, lubang drainase harus disediakan untuk mencegah akumulasi air hujan di dalam baki.
8. Status Pasar dan Tren Perkembangan Industri Kabel Tray
Dengan pesatnya perkembangan industri-energi baru global, pembangunan infrastruktur perkotaan, dan peningkatan-otomatisasi pabrik, permintaan pasar terhadap baki kabel terus mengalami pertumbuhan yang stabil. Sebagai produk logam-gulungan-dingin yang sudah matang, produsen baki-kabel terutama didistribusikan di-zona manufaktur industri. Kesenjangan kualitas produk terutama tercermin dalam akurasi-ketebalan pelat baja, tingkat proses-perawatan permukaan, dan kelengkapan pencocokan aksesori.
Saat ini, perkembangan industri menghadirkan beberapa tren yang jelas. Pertama, produk-ketahanan korosi-yang tinggi memperoleh pangsa pasar yang lebih besar. Untuk proyek energi baru-di pesisir, pelanggan lebih cenderung memilih baki kabel-galvanis hotdip, aluminium-paduan, dan-baja tahan karat. Kedua, produk prefabrikasi modular berkembang pesat. Siku, tee, dan komponen berbentuk khusus lainnya yang dibuat di pabrik diselesaikan di pabrik, sehingga mengurangi beban kerja pemotongan dan pengelasan di lokasi, sehingga meningkatkan efisiensi konstruksi. Ketiga, produk-tahan api dan-keamanan-tinggi lebih banyak digunakan di gedung-gedung publik penting dan sistem-pengendalian-kebakaran. Keempat, konsep desain-yang ringan dipopulerkan. Dengan alasan menjamin kapasitas menahan beban, optimalkan struktur penampang untuk mengurangi konsumsi material dan biaya transportasi.
Untuk bisnis-ekspor perdagangan luar negeri, baki kabel termasuk dalam produk kelistrikan-bangunan logam standar. Daerah yang berbeda memiliki persyaratan standar yang berbeda. Pasar Eropa mengacu pada standar terkait IEC, Amerika Utara mengikuti norma NEMA. Saat mengekspor produk, produsen perlu menyesuaikan dimensi produk, parameter material, dan konfigurasi aksesori sesuai dengan standar lokal negara target.
Dalam teknik kelistrikan modern, baki kabel bukan hanya braket logam sederhana untuk menahan kabel, tetapi merupakan bagian penting dari keseluruhan sistem keselamatan kelistrikan. Ia melakukan berbagai fungsi termasuk dukungan kabel, pembuangan panas, perlindungan mekanis, dan perawatan yang mudah. Berbagai tipe seperti tipe baki berlubang, tipe tangga, dan tipe palung tertutup memiliki skenario penerapannya masing-masing. Pemilihan bahan dasar, teknologi anti-korosi permukaan, dan bentuk struktur yang tepat sesuai dengan lingkungan kerja praktis merupakan landasan untuk menjamin pengoperasian kabel yang stabil-dalam jangka panjang.
Seiring dengan kemajuan industrialisasi global, konstruksi perkotaan, dan{0}}konstruksi energi baru, baki kabel akan terus memainkan peran yang tak tergantikan dalam transmisi daya dan teknik{1}pengkabelan sinyal. Menguasai aturan definisi, klasifikasi, kinerja, dan pemilihannya dapat membantu perancang teknik, personel pengadaan, dan-praktisi perdagangan luar negeri menyelesaikan desain proyek dan pekerjaan-pengadaan produk dengan lebih baik, menghindari bahaya tersembunyi yang disebabkan oleh pemilihan model-yang tidak tepat, dan memastikan keamanan dan keandalan seluruh sistem kelistrikan.
