Pipa baja yang dilas adalah salah satu produk yang paling banyak digunakan di industri seperti minyak dan gas, konstruksi, petrokimia, pembangkit listrik, pembuatan kapal, transmisi air, dan pembangunan infrastruktur. Kekuatan, daya tahan, dan efektivitas-biaya membuatnya cocok untuk mengangkut cairan, gas, dan beban struktural dalam kondisi pengoperasian yang berat. Namun, terlepas dari kualitas baja dasarnya, kinerja keseluruhan pipa yang dilas sangat bergantung pada integritas lapisan lasnya.
Lasan sering kali merupakan bagian pipa yang paling kritis karena menyatukan dua sisi baja di bawah panas dan tekanan yang hebat. Jika terjadi cacat selama proses pengelasan, hal tersebut dapat secara signifikan mengurangi kekuatan mekanik pipa, ketahanan terhadap tekanan, kinerja korosi, dan masa pakai pipa. Bahkan retakan kecil atau kurangnya fusi pada akhirnya dapat menyebabkan kebocoran, kegagalan struktural, atau kecelakaan besar dalam-aplikasi tekanan tinggi.
Untuk menghilangkan risiko ini, produsen mengandalkan teknologi canggihSistem Inspeksi Lasyang memverifikasi kualitas las di seluruh produksi. Sistem inspeksi modern menggabungkan beberapa teknik pengujian non-destruktif (NDT), peralatan otomatis, perangkat lunak cerdas, dan pelaporan digital untuk mengidentifikasi kerusakan sebelum pipa meninggalkan pabrik. Sistem ini tidak hanya meningkatkan kualitas produk tetapi juga membantu produsen mematuhi standar internasional seperti spesifikasi API, ASTM, ISO, ASME, dan EN.
Mengapa Kualitas Las Sangat Penting
Pada pipa baja yang dilas, lapisan las dikenai beban mekanis yang sama dengan material dasar di sekitarnya. Namun, karena lasan terbentuk melalui pemanasan dan pendinginan lokal, maka area tersebut juga merupakan area yang paling rentan terhadap cacat produksi.
Kualitas las yang buruk dapat mengakibatkan berkurangnya kekuatan tarik, ketahanan tekanan yang tidak memadai, retak lelah, inisiasi korosi, dan kebocoran. Dalam industri seperti minyak dan gas atau pengolahan bahan kimia, kegagalan ini dapat menyebabkan kerusakan lingkungan, penghentian peralatan, kerugian finansial, dan bahaya keselamatan yang serius.
Berkualitas-tinggiPemeriksaan Kualitas Lasmemastikan bahwa setiap pengelasan memenuhi spesifikasi yang disyaratkan sebelum produk memasuki layanan. Deteksi cacat dini juga memungkinkan produsen memperbaiki parameter pengelasan, mengurangi limbah produksi, dan meningkatkan efisiensi produksi secara keseluruhan.

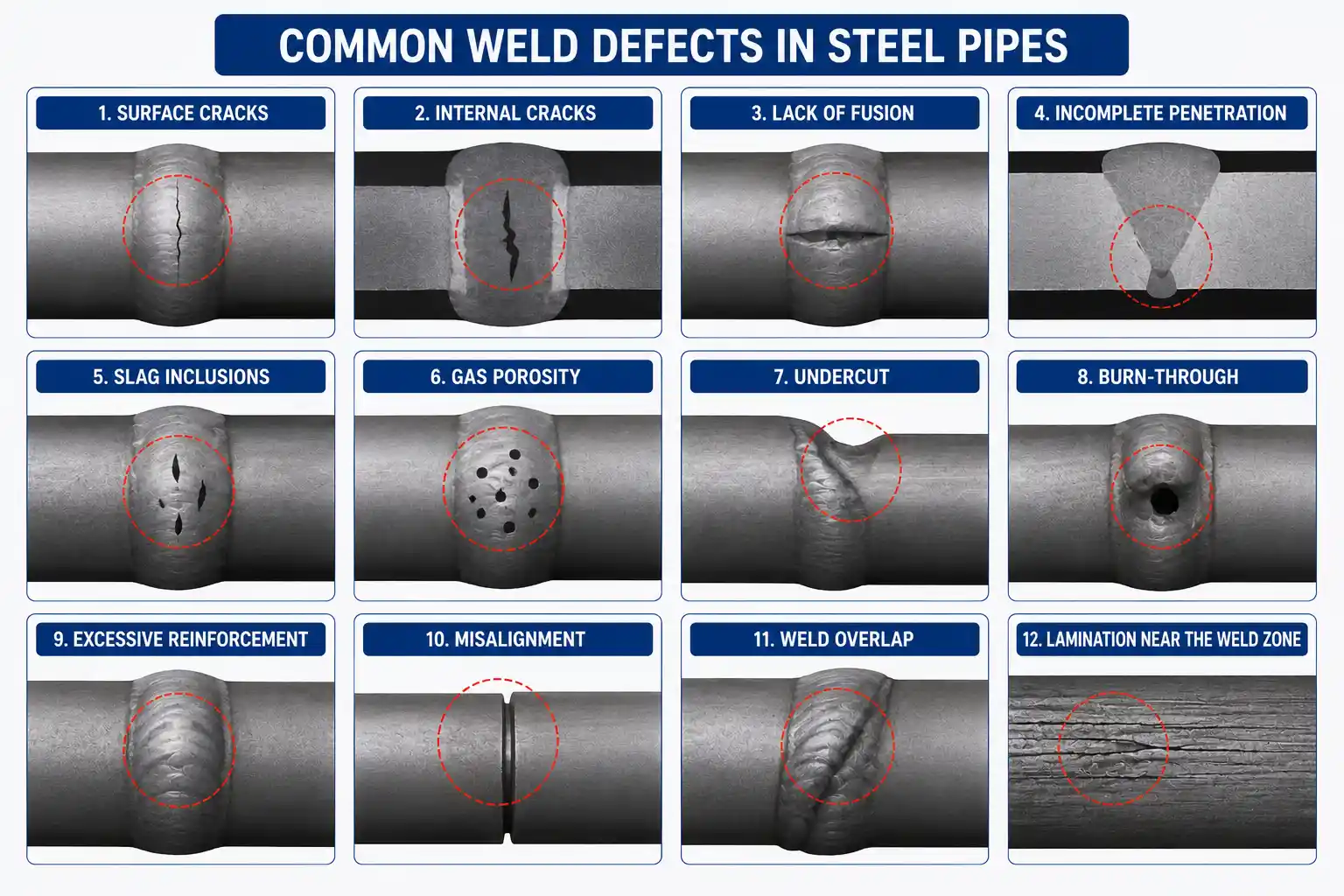

Cacat Las yang Umum pada Pipa Baja
EfektifInspeksi Pengelasan Pipadiawali dengan memahami jenis-jenis cacat yang dapat terjadi pada saat pengelasan.
Ketidaksempurnaan las yang umum meliputi:
- Retakan permukaan
- Retakan internal
- Kurangnya fusi
- Penetrasi tidak lengkap
- Inklusi terak
- Porositas gas
- Melemahkan
- Habiskan-seluruhnya
- Penguatan yang berlebihan
- Ketidaksejajaran
- Las tumpang tindih
- Laminasi di dekat zona las
Beberapa dari cacat ini terlihat di permukaan, sementara yang lain tetap tersembunyi di dalam lasan. Karena tidak ada metode pemeriksaan tunggal yang dapat mendeteksi setiap cacat dengan baik, produsen sering kali menggabungkan beberapa teknik pengujian.
Apa Itu Sistem Inspeksi Las?
Sistem Inspeksi Lasadalah solusi kontrol kualitas terintegrasi yang dirancang untuk mengevaluasi sambungan las selama proses produksi. Peralatan tersebut terdiri dari peralatan inspeksi, sensor, sistem otomasi, perangkat lunak akuisisi data, dan alat pelaporan yang bekerja sama untuk menilai integritas las tanpa merusak pipa.
Sistem modern dapat beroperasi secara langsung di jalur produksi, sehingga memungkinkan pemeriksaan berkelanjutan dengan kecepatan produksi tinggi. Hasil inspeksi dicatat secara otomatis, memungkinkan ketertelusuran produk dan dokumentasi kualitas yang lengkap.
Tujuannya tidak hanya untuk mengidentifikasi cacat las tetapi juga untuk memantau konsistensi pengelasan, mengoptimalkan proses produksi, dan menjaga kepatuhan terhadap persyaratan pelanggan.
Inspeksi Visual: Garis Pertama Pengendalian Mutu
Inspeksi visual adalah metode paling sederhana dan ekonomis yang digunakanPengujian Las Pipa Baja. Meskipun pada prinsipnya mendasar, hal ini tetap merupakan bagian penting dari setiap program inspeksi las.
Inspektur terlatih atau sistem penglihatan otomatis memeriksa permukaan las untuk mencari cacat yang terlihat seperti retakan, undercut, tumpang tindih, penguatan berlebihan, tampilan manik yang buruk, dan porositas permukaan.
Sistem inspeksi visual otomatis modern menggunakan-kamera resolusi tinggi, pencahayaan LED, dan perangkat lunak visi mesin untuk memeriksa lapisan las secara terus-menerus selama produksi. Sistem ini memberikan konsistensi yang lebih baik dibandingkan inspeksi manual dan dapat mendeteksi cacat permukaan kecil dengan akurasi luar biasa.
Meskipun inspeksi visual tidak dapat mengungkap kelemahan internal, inspeksi visual memberikan informasi berharga tentang kualitas pengelasan dan sering kali berfungsi sebagai tahap pertama dari proses inspeksi komprehensif.
Pengujian Ultrasonik untuk Inspeksi Las
Pengujian ultrasonik adalah salah satu metode yang paling banyak digunakanSistem Inspeksi Laskarena kemampuannya mendeteksi cacat internal tanpa merusak pipa.
Gelombang suara berfrekuensi tinggi-ditransmisikan ke dalam las melalui probe ultrasonik. Ketika gelombang ini menemui diskontinuitas seperti retakan, kurangnya fusi, atau inklusi, sebagian energi suara dipantulkan kembali ke transduser.
Sistem inspeksi menganalisis sinyal yang dipantulkan ini untuk menentukan lokasi, ukuran, dan orientasi kerusakan.
Pengujian ultrasonik menawarkan beberapa keuntungan penting. Ini memberikan penetrasi yang sangat baik ke dalam material tebal, mendeteksi diskontinuitas permukaan dan internal, dan memberikan hasil inspeksi langsung. Sistem pengujian ultrasonik otomatis dapat memeriksa pipa las panjang dengan kecepatan produksi tinggi sekaligus menghasilkan catatan inspeksi digital untuk dokumentasi kualitas.
Pengujian Arus Eddy untuk Cacat-Permukaan dan Dekat Permukaan
Inspeksi Pengelasan Pipasering kali menggabungkan pengujian arus eddy untuk mengidentifikasi ketidaksempurnaan permukaan dan dekat-permukaan.
Metode pemeriksaan elektromagnetik ini menghasilkan medan magnet bolak-balik yang menginduksi arus listrik di dalam area las. Perubahan aliran arus yang disebabkan oleh retakan, lubang, atau diskontinuitas material dideteksi oleh probe sensitif.
Pengujian Eddy saat ini sangat berguna untuk mendeteksi cacat-pecahan permukaan kecil yang mungkin tidak mudah terlihat selama inspeksi visual. Ini juga mendukung-lingkungan produksi otomatis berkecepatan tinggi karena inspeksi dapat dilakukan dengan cepat tanpa kontak langsung dengan las.
Meskipun pengujian arus eddy kurang efektif untuk mendeteksi cacat internal yang dalam, pengujian ini melengkapi pemeriksaan ultrasonik dan radiografi dengan sangat baik.
Inspeksi Radiografi untuk Evaluasi Pengelasan Internal
Di antara semua metode inspeksi, pengujian radiografi memberikan salah satu gambaran paling jelas mengenai kualitas las internal.
SelamaPengujian Las Pipa Baja,-sinar X-atau sinar gamma melewati sambungan las dan menghasilkan gambar detail struktur internal. Variasi kepadatan material yang disebabkan oleh retakan, porositas, inklusi terak, penetrasi tidak sempurna, atau kurangnya fusi tampak jelas pada gambar yang dihasilkan.
Radiografi digital telah meningkatkan efisiensi inspeksi secara signifikan dengan menghilangkan pemrosesan film tradisional. Detektor digital-resolusi tinggi menghasilkan gambar langsung yang dapat disempurnakan, dianalisis, dan disimpan secara elektronik.
Inspeksi radiografi menyediakan catatan inspeksi permanen, sehingga sangat berharga untuk proyek yang memerlukan dokumentasi kualitas lengkap dan kepatuhan terhadap peraturan.
Menggabungkan Beberapa Metode Inspeksi
ModernSistem Inspeksi Lasmemberikan hasil pemeriksaan paling andal dengan menggabungkan beberapa teknik-pengujian non-destruktif (NDT). Karena tidak ada metode inspeksi tunggal yang dapat mendeteksi setiap jenis cacat las dalam semua kondisi produksi, penggunaan beberapa teknologi inspeksi memungkinkan produsen melakukan evaluasi kualitas las yang lebih komprehensif. Pendekatan ini meningkatkan akurasi deteksi cacat, meningkatkan keandalan produk, dan memastikan kepatuhan terhadap standar kualitas internasional.
Inspeksi Visual
Inspeksi visual adalah langkah pertama dalam sebagian besar prosedur inspeksi las. Ini membantu mengidentifikasi cacat permukaan yang terlihat seperti retak, undercut, tumpang tindih, perkuatan berlebihan, pengelasan tidak lengkap, dan profil las yang buruk. Meskipun cepat dan ekonomis, inspeksi visual terbatas pada pengamatan permukaan dan tidak dapat mendeteksi cacat internal yang tersembunyi.
Pengujian Ultrasonik
Pengujian Ultrasonik (UT) menggunakan-gelombang suara berfrekuensi tinggi untuk memeriksa struktur internal pengelasan. Ini secara efektif mendeteksi cacat seperti kurangnya fusi, penetrasi tidak lengkap, retakan internal, dan inklusi terak. Selain menemukan cacat, pengujian ultrasonik dapat secara akurat menentukan ukuran dan kedalamannya tanpa merusak komponen yang dilas.
Pengujian Eddy Saat Ini
Pengujian Arus Eddy (ECT) sangat sensitif terhadap diskontinuitas permukaan dan dekat-permukaan pada material konduktif. Biasanya digunakan untuk mendeteksi retakan kecil pada permukaan, korosi, inkonsistensi material, dan cacat lainnya yang mungkin tidak terlihat selama inspeksi visual. Metode ini cepat,-non-kontak, dan cocok untuk jalur produksi otomatis.
Inspeksi Radiografi
Pengujian Radiografi (RT) menggunakan sinar X-atau sinar gamma untuk menghasilkan gambar detail struktur internal las. Teknik ini mengungkap cacat tersembunyi seperti porositas, kantong gas, inklusi terak, rongga penyusutan, dan penetrasi tidak sempurna. Hal ini juga menciptakan catatan digital permanen yang mendukung dokumentasi kualitas dan ketertelusuran produk.
Manfaat Inspeksi Multi-Metode
Menggabungkan beberapa metode inspeksi menawarkan pendekatan yang komprehensif dan andal untuk mengevaluasi kualitas las. Manfaat utama meliputi:
Deteksi Cacat Komprehensif:Metode pemeriksaan yang berbeda mengidentifikasi berbagai jenis permukaan,-dekat permukaan, dan cacat internal, sehingga memberikan evaluasi las yang lengkap.
Akurasi Inspeksi Lebih Tinggi:Menggunakan teknik pengujian pelengkap meningkatkan keakuratan deteksi cacat secara keseluruhan dan mengurangi kemungkinan penilaian yang salah.
Mengurangi Risiko Cacat yang Terlewatkan:Menggabungkan metode meminimalkan kemungkinan cacat yang tidak terdeteksi yang dapat mempengaruhi kekuatan, daya tahan, atau keamanan komponen yang dilas.
Indikasi Palsu yang Lebih Rendah:Verifikasi melalui beberapa teknik inspeksi membantu membedakan cacat sebenarnya dari sinyal palsu, sehingga meningkatkan keandalan inspeksi.
Peningkatan Kontrol Kualitas:Inspeksi komprehensif memungkinkan produsen mempertahankan kualitas las yang konsisten selama proses produksi.
Kepatuhan dengan Standar Internasional:Inspeksi multi{0}}metode mendukung kepatuhan terhadap standar industri dan spesifikasi pelanggan untuk aplikasi penting.
Peningkatan Keamanan dan Keandalan:Evaluasi pengelasan yang menyeluruh mengurangi risiko-kegagalan dalam servis, memastikan-kinerja jangka panjang dalam kondisi pengoperasian yang sulit.
Aplikasi Industri yang Luas:Pendekatan ini banyak digunakan dalam industri seperti minyak dan gas, pembangkit listrik, konstruksi, pembuatan kapal, manufaktur bejana tekan, dan produksi pipa, dimana integritas las sangat penting untuk keselamatan dan keandalan operasional.
Komponen Sistem Inspeksi Las Modern
hari iniPemeriksaan Kualitas Lassistem terdiri dari beberapa teknologi terintegrasi yang bekerja sama untuk memberikan inspeksi yang akurat dan efisien.
Kamera-resolusi tinggi memantau tampilan las selama produksi. Probe ultrasonik memeriksa integritas las internal, sementara sensor arus eddy mengevaluasi diskontinuitas permukaan. Peralatan radiografi digital menyediakan pencitraan internal yang terperinci bila diperlukan.
Pengontrol logika yang dapat diprogram (PLC) menyinkronkan peralatan inspeksi dengan sistem penanganan pipa, memastikan waktu yang tepat dan cakupan inspeksi yang konsisten.
Perangkat lunak industri mengumpulkan data inspeksi, melakukan analisis cacat otomatis, menyimpan catatan digital, dan menghasilkan laporan kualitas yang komprehensif. Banyak sistem juga terintegrasi langsung dengan platform Manufacturing Execution Systems (MES) dan Enterprise Resource Planning (ERP).
Keuntungan Inspeksi Las Otomatis
ModernSistem Inspeksi Las Otomatismemberikan keuntungan signifikan dibandingkan metode inspeksi manual konvensional dengan meningkatkan kecepatan inspeksi, akurasi, dan efisiensi produksi secara keseluruhan. Manfaat utama meliputi:
Inspeksi Berkelanjutan:Sistem otomatis melakukan inspeksi tanpa gangguan di seluruh proses produksi, sehingga meningkatkan produktivitas tanpa memperlambat operasi produksi.
Akurasi Inspeksi Lebih Tinggi:Sensor canggih dan perangkat lunak cerdas menghadirkan deteksi cacat yang tepat dan konsisten di setiap pipa baja yang diproduksi.
Mengurangi Kesalahan Manusia:Otomatisasi meminimalkan ketergantungan operator, memastikan hasil inspeksi berulang dan mengurangi risiko evaluasi yang tidak konsisten.
Deteksi Cacat-Waktu Nyata:Cacat segera diidentifikasi, sehingga operator produksi dapat melakukan penyesuaian korektif sebelum pipa cacat diproduksi dalam jumlah besar.
Ketertelusuran Produk Lengkap:Pengumpulan data digital secara otomatis menyimpan hasil inspeksi, gambar, dan laporan, sehingga memudahkan pengambilan catatan untuk jaminan kualitas, persyaratan pelanggan, audit, dan kepatuhan terhadap peraturan.
Kecepatan Inspeksi Lebih Cepat:Sistem inspeksi otomatis dapat memeriksa pipa baja pada kecepatan produksi tinggi sambil mempertahankan kinerja deteksi cacat yang andal.
Biaya Tenaga Kerja yang Lebih Rendah:Otomatisasi mengurangi kebutuhan akan inspeksi manual, membantu produsen mengurangi biaya tenaga kerja sekaligus meningkatkan efisiensi operasional.
Peningkatan Konsistensi Kualitas:Prosedur inspeksi standar memastikan setiap pengelasan dievaluasi menggunakan kriteria yang sama, sehingga menghasilkan kualitas produk yang konsisten di seluruh lini produksi.
Peningkatan Efisiensi Manufaktur:Dengan menggabungkan inspeksi cepat dengan deteksi cacat yang akurat dan pelaporan otomatis, produsen dapat mengurangi pengerjaan ulang, meminimalkan limbah material, dan meningkatkan kinerja produksi secara keseluruhan.
Kesimpulan
Lapisan las adalah bagian paling kritis dari semua pipa baja yang dilas, sehingga pemeriksaan menyeluruh menjadi penting untuk memastikan keamanan produk, integritas struktural, dan-kinerja jangka panjang. ModernSistem Inspeksi Lasmemadukan teknologi-pengujian non-destruktif yang canggih dengan otomatisasi cerdas untuk mendeteksi cacat dengan cepat dan akurat tanpa merusak produk.
Dengan mengintegrasikan inspeksi visual, pengujian ultrasonik, pengujian arus eddy, dan inspeksi radiografi, produsen mencapai hasil yang komprehensifPemeriksaan Kualitas Lasyang mengatasi diskontinuitas permukaan dan internal. Pendekatan multi-metode ini secara signifikan meningkatkan keandalan deteksi cacat sekaligus memastikan kepatuhan terhadap standar internasional.
Ketika teknologi digital, kecerdasan buatan, dan Industri 4.0 terus mengubah sektor manufaktur,Inspeksi Pengelasan PipaDanPengujian Las Pipa Bajaakan menjadi lebih efisien, memungkinkan produsen pipa baja menghasilkan produk yang lebih aman,{0}}berkualitas lebih tinggi sekaligus mengurangi biaya produksi dan mempertahankan tingkat kepercayaan pelanggan tertinggi.
