Mesin Pembuat Lunas Baja Pengukur Ringan untuk Konstruksi Modern

A Mesin Pembuat Lunas Ringanadalah mesin roll forming yang dirancang untuk memproduksi lunas baja ringan yang digunakan pada langit-langit, sistem partisi, rangka dinding, dan aplikasi konstruksi ringan lainnya. Mesin ini mengambil baja galvanis atau potongan logam lain yang sesuai dari kumparan dan terus membentuknya menjadi profil lunas yang diperlukan.

Tidak seperti metode fabrikasi tradisional yang memerlukan operasi pemotongan dan pembengkokan individual, sistem pembentukan gulungan melakukan proses pembentukan secara terus menerus. Strip baja melewati serangkaian roller yang dirancang khusus, dengan setiap stasiun secara bertahap mengubah strip datar menjadi bentuk lunas akhir.

Lunas baja ringan umumnya digunakan karena ringan, dimensinya konsisten, mudah dipasang, dan cocok untuk konstruksi interior modern. Dirancang dengan benarMesin Lunas Baja Pengukur Ringanmembantu produsen memproduksi profil ini dalam jumlah besar dengan dimensi yang konsisten dan kualitas yang stabil.

Apa Itu Lunas Ringan?

Lunas ringan adalah-profil rangka baja berukuran tipis yang digunakan sebagai komponen pendukung atau struktural pada sistem langit-langit dan partisi ringan. Tergantung pada penerapannya, profil dapat memiliki bentuk, lebar, tinggi, dan fitur penguatan yang berbeda.

Produk umum meliputi saluran langit-langit, saluran utama, saluran bulu, tiang dinding, lintasan, dan profil baja ringan terkait lainnya.

Baja umumnya disuplai dalam bentuk kumparan dan dibentuk terus menerus menjadi bentuk-penampang yang diperlukan.

Bagaimana Cara Kerja Mesin Pembuat Lunas Ringan?

Proses kerja aMesin Pembuat Lunas Ringanumumnya dimulai dengan memuat kumparan baja ke uncoiler. Strip tersebut kemudian dipandu ke bagian pembentuk.

Rol pembentuk secara bertahap membengkokkan strip datar melalui beberapa tahap. Setiap stasiun roller melakukan sedikit deformasi, memungkinkan alat berat mencapai profil akhir tanpa tekanan berlebihan pada material.

Setelah profil terbentuk sempurna, sistem pemotongan memotong bagian kontinu menjadi panjang yang telah ditentukan.

Urutan produksi umumnya adalah:

Kumparan Baja → Uncoiling → Pelurusan → Pemandu → Roll Forming → Punching → Pemotongan → Lunas Selesai

Tidak semua mesin memerlukan pelubangan, dan urutan pastinya bergantung pada desain produk.

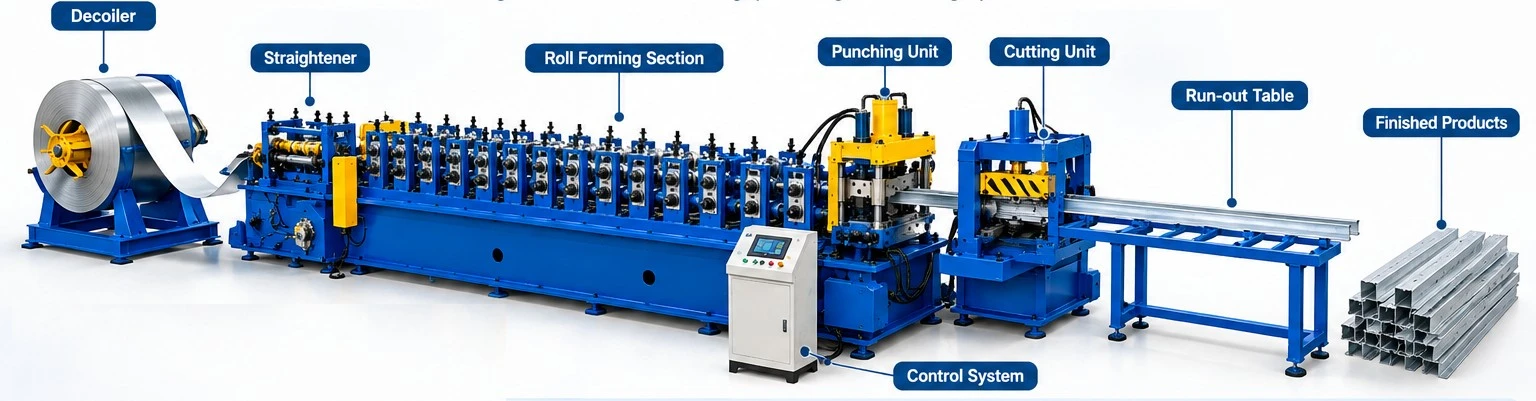

Komponen Utama Lini Produksi Light Keel

LengkapLini Produksi Lunas Bajaterdiri dari beberapa bagian yang terkoordinasi. Konfigurasinya bergantung pada profil lunas, ketebalan material, lebar kumparan, kecepatan produksi, dan tingkat otomatisasi yang diperlukan.

Uncoiler untuk Produksi Keel Baja

Uncoiler adalah bagian besar pertama dari jalur produksi. Ini menahan kumparan baja dan melepaskan strip dengan kecepatan yang terkendali.

Untuk produksi lunas ringan, kumparan biasanya relatif sempit dan tipis dibandingkan dengan kumparan yang digunakan untuk profil struktur berat. Uncoiler tetap harus memberikan feeding yang stabil karena variasi tegangan strip dapat mempengaruhi proses pembentukan.

Tergantung pada kebutuhan produksi, alat berat dapat menggunakan sistem ekspansi manual atau hidrolik. Pemuatan koil otomatis juga dapat dimasukkan ke dalam jalur produksi yang lebih maju.

Bagian Pembentuk Gulungan

Bagian pembentuk gulungan adalah jantung dari mesin. Ini terdiri dari beberapa stasiun pembentuk yang disusun secara berurutan.

Stasiun pertama mulai menekuk strip baja datar. Stasiun berikutnya secara bertahap meningkatkan bentuk profil hingga penampang lunas yang diinginkan-tercapai.

Gulungan pembentuk harus dibuat dan disejajarkan secara akurat. Desain atau penyelarasan gulungan yang salah dapat mengakibatkan deformasi profil, puntiran, variasi dimensi, atau tanda permukaan.

Oleh karena itu, desain gulungan harus dikembangkan secara khusus untuk profil dan material lunas yang dibutuhkan.

Sistem Meninju

Beberapa profil lunas ringan memerlukan lubang atau slot untuk pemasangan, penyambungan, atau penyesuaian. Lubang-lubang ini dapat dihasilkan secara otomatis selama proses pembentukan gulungan.

Unit pelubang dapat dipasang sebelum atau di dalam jalur pembentukan, bergantung pada desain produk dan persyaratan produksi.

Misalnya, tiang partisi mungkin memerlukan lubang berulang sepanjang panjangnya. Sistem pelubangan otomatis dapat menghasilkan bukaan ini pada interval yang telah ditentukan sementara strip baja bergerak melalui garis.

Posisi pelubangan harus disinkronkan dengan pergerakan material untuk menjaga jarak lubang yang akurat.

Sistem Pemotongan

Setelah terbentuk, profil lunas kontinu dipotong menjadi beberapa bagian. Sistem pemotongan dapat dikonfigurasi untuk panjang akhir yang berbeda.

Misalnya, pabrikan dapat memproduksi lunas dengan panjang seperti:

• 2.000mm
• 2.400mm
• 2.700mm
• 3.000mm
• 4.000mm

Panjang khusus lainnya

Kisaran pemotongan sebenarnya bergantung pada konfigurasi alat berat dan kebutuhan pelanggan.

Ketebalan Bahan Khas

Lunas ringan umumnya dihasilkan dari strip baja yang relatif tipis. Tergantung pada produk dan aplikasinya, sebuah mesin mungkin dirancang untuk kira-kira0,4–1,2 mmbahan.

Beberapa mesin dapat mencakup rentang yang lebih sempit seperti0,5–0,8 mm, sedangkan sistem profil{0}}tugas yang lebih berat dapat mengakomodasi material yang mendekat1,5 mm.

Kemampuan ketebalan sebenarnya harus ditentukan berdasarkan profil, grade baja, kekuatan luluh, dan desain mesin.

Lebar Strip Khas

Lebar jalur masukan-yang diperlukan bergantung pada profil lunas akhir. Karena profil yang berbeda memerlukan pengembangan lebar yang berbeda, mesin tidak dapat dipilih hanya berdasarkan lebar profil yang sudah jadi.

Misalnya, mesin yang memproduksi saluran langit-langit sempit mungkin memerlukan lebar strip kira-kira50–100mm, sedangkan profil rangka dinding yang lebih besar mungkin memerlukan strip yang jauh lebih lebar.

Oleh karena itu, pabrikan harus menghitung lebar profil yang dikembangkan sebelum merancang sistem roll forming.

Kecepatan Produksi Khas

Kecepatan produksi bergantung pada kompleksitas profil, ketebalan material, persyaratan pelubangan, panjang pemotongan, dan otomatisasi.

Mesin roll forming lunas ringan yang khas dapat beroperasi pada suhu sekitar20–60 m/mnt, sedangkan sistem-kecepatan tinggi khusus dapat beroperasi pada kecepatan lebih tinggi dalam kondisi yang sesuai.

Operasi pelubangan dan pemotongan dapat mempengaruhi laju produksi efektif. Oleh karena itu, kecepatan pembentukan maksimum suatu mesin tidak boleh dianggap terpisah dari siklus pelubangan dan pemotongannya.

Baja Galvanis untuk Lunas Ringan

Baja galvanis umumnya digunakan untuk produksi lunas ringan karena lapisan seng memberikan perlindungan korosi pada baja di bawahnya.

Pelapisan ini juga dapat membuat profil akhir sesuai untuk lingkungan konstruksi dalam ruangan yang memerlukan-ketahanan jangka panjang terhadap kelembapan dan oksidasi.

Namun, baja galvanis roll forming memerlukan pengendalian yang cermat. Tekanan yang berlebihan, jarak bebas gulungan yang salah, atau perkakas yang rusak dapat menandai lapisan seng.

Oleh karena itu, menjaga keselarasan gulungan yang tepat penting untuk kualitas dimensi dan tampilan permukaan.

Pentingnya Desain Gulungan

Perkakas gulungan menentukan bentuk akhir dan keakuratan dimensi lunas. Setiap stasiun roll harus menghasilkan jumlah deformasi yang terkendali.

Jika terlalu banyak pembentukan yang dilakukan dalam satu stasiun, material dapat mengalami tegangan berlebih. Jika urutan pembentukan dirancang dengan buruk, profil dapat menyebabkan flensa terpelintir, bengkok, atau tidak rata.

Sistem pembentukan gulungan-yang dirancang dengan baik mendistribusikan deformasi ke beberapa stasiun.

Material gulungan dan penyelesaian permukaan juga penting, khususnya saat memproses baja-yang dilapisi atau digalvanis.

Pentingnya Penyelarasan Material

Penjajaran strip yang akurat sangat penting di seluruh lini produksi. Jika material memasuki gulungan pembentuk secara miring, lunas yang sudah jadi dapat terpelintir atau bergerak ke samping.

Pemandu samping membantu menjaga posisi strip yang benar sebelum memasuki stasiun pembentuk.

Selama commissioning dan pengoperasian, operator harus memeriksa apakah strip tetap berada di tengah dan gulungan telah sejajar dengan benar.

PLC dan Kontrol Otomatis

ModernMesin Lunas Baja Pengukur Ringanbiasanya menggunakan sistem kontrol berbasis PLC-untuk mengoordinasikan proses produksi.

Operator biasanya dapat memasukkan parameter seperti:

• Panjang produk
• Kuantitas produksi
• Jarak pukulan
• Kecepatan garis
• Pengaturan pemotongan
• Pemilihan produk

PLC menerima sinyal dari sensor dan encoder dan mengoordinasikan operasi pengumpanan, pelubangan, pembentukan, dan pemotongan.

Layar sentuh HMI dapat memberikan informasi tentang status mesin, jumlah produksi, alarm, dan parameter pengoperasian.

Kontrol Panjang Otomatis

Kontrol panjang yang akurat sangat penting karena proyek konstruksi sering kali memerlukan lunas dengan dimensi standar.

Encoder mengukur pergerakan strip baja dan mengkomunikasikan posisinya ke sistem kontrol. Ketika panjang yang diprogram tercapai, sistem pemotongan diaktifkan.

Pengukuran dan sinkronisasi yang konsisten membantu meminimalkan variasi panjang dan mengurangi limbah material.

Keunggulan Mesin Pembuat Lunas Ringan

A Mesin Pembuat Lunas Ringanmenawarkan beberapa keunggulan dibandingkan fabrikasi profil manual.

Produksi Berkelanjutan:Mesin ini dapat terus menerus membentuk strip baja menjadi profil jadi.

Dimensi yang Konsisten:Perkakas gulungan yang dirancang dengan benar memberikan dimensi profil yang dapat diulang.

Produktivitas Tinggi:Pembentukan dan pemotongan otomatis memungkinkan produsen memproduksi dalam jumlah besar secara efisien.

Pengurangan Tenaga Kerja:Operator tidak perlu membengkokkan dan memotong setiap profil secara manual.

Panjang Fleksibel:Pemotongan otomatis memungkinkan panjang akhir yang berbeda untuk diprogram.

Punching Terintegrasi:Lubang dan slot yang diperlukan dapat dimasukkan ke dalam proses produksi.

Penggunaan Bahan yang Efisien:Pembentukan dan pemotongan yang akurat dapat membantu mengurangi limbah yang tidak diperlukan.

Profil Light Keel Umum

Sistem konstruksi yang berbeda memerlukan profil lunas yang berbeda. Mesin pembuat gulungan dapat didesain dengan bentuk-penampang yang diperlukan.

Kategori umum meliputi:

Perkakas mesin harus disesuaikan sesuai dengan gambar profil yang tepat.

Kontrol Kualitas Selama Produksi

Kontrol kualitas harus dilakukan selama proses produksi. Lunas yang sudah jadi harus diperiksa dimensi profilnya, kelurusannya, panjangnya, posisi lubangnya, kondisi permukaannya, dan kualitas pemotongannya.

Poin pemeriksaan penting meliputi:

Inspeksi rutin dapat membantu mengidentifikasi masalah pembentukan atau perkakas sebelum profil cacat diproduksi dalam jumlah besar.

Masalah Umum Selama Produksi Light Keel

Beberapa masalah dapat terjadi selama pembentukan gulungan.

Pemutaran profil dapat terjadi akibat penyelarasan gulungan yang tidak tepat atau pembentukan yang tidak rata. Variasi dimensi mungkin disebabkan oleh perkakas yang salah atau variasi ketebalan material. Goresan permukaan dapat terjadi jika gulungan rusak atau terkontaminasi.

Kesalahan pelubangan dapat terjadi jika encoder atau sinkronisasi pelubangan tidak dikonfigurasi dengan benar. Masalah pemotongan dapat disebabkan oleh keausan bilah atau parameter pemotongan yang salah.

Perawatan Mesin

Perawatan rutin diperlukan untuk menjaga jalur produksi beroperasi dengan andal. Gulungan pembentuk harus diperiksa dan dibersihkan secara teratur. Bantalan dan komponen transmisi harus dilumasi sesuai dengan jadwal perawatan pabrikan.

Pisau pemotong harus diperiksa apakah ada keausan, sedangkan alat pelubang harus diperiksa apakah ada kerusakan dan jarak yang benar.

Komponen kelistrikan, sensor, sistem PLC, dan HMI juga harus dijaga. Komponen hidrolik harus diperiksa terhadap kebocoran ketika peralatan hidrolik digunakan.

Cara Memilih Mesin Pembuat Lunas Ringan

Sebelum membeli aMesin Pembuat Lunas Ringan, produsen harus dengan jelas mendefinisikan spesifikasi produk dan kapasitas produksi yang dibutuhkan. Faktor-faktor penting meliputi gambar profil, mutu baja, ketebalan material, lebar kumparan, berat kumparan, kecepatan produksi yang diperlukan, panjang akhir, persyaratan pelubangan, metode pemotongan, tingkat otomatisasi, jumlah profil, persyaratan perkakas, dan ruang pabrik yang tersedia. Gambar profil sangat penting karena perkakas gulungan harus dirancang sesuai dengan bentuk-penampang lunas yang tepat. Ketebalan material dan kualitas baja juga menentukan gaya pembentukan yang dibutuhkan, desain roller, dan konfigurasi mesin. Produsen harus mempertimbangkan kecepatan produksi yang diperlukan dan panjang produk jadi untuk memastikan alat berat dapat memenuhi target keluaran secara efisien. Jika diperlukan pelubangan atau pola lain, mesin harus dilengkapi sistem pelubang otomatis yang sesuai. Metode pemotongan dan tingkat otomatisasi juga harus sesuai dengan volume produksi dan persyaratan pengoperasian. Untuk pabrik yang memproduksi beberapa profil lunas, perkakas yang dapat diganti atau konfigurasi multi-profil dapat memberikan fleksibilitas yang lebih besar. Dengan mengevaluasi faktor-faktor ini secara cermat, produsen dapat memilih mesin yang memberikan produksi stabil, profil akurat, pengoperasian efisien, dan{10}}nilai jangka panjang.

Ringkasan

A Mesin Pembuat Lunas Ringanadalah sistem roll forming khusus untuk terus memproduksi profil rangka baja ringan yang digunakan pada langit-langit, partisi, dinding, dan aplikasi konstruksi lainnya. Mesin ini mengubah kumparan baja galvanis atau baja lain yang sesuai menjadi profil jadi melalui urutan pengumpanan, pembentukan gulungan, pelubangan, dan pemotongan yang terkontrol.

Mesin pada umumnya dapat memproses kira-kira0,4–1,2 mmstrip baja dan beroperasi di sekitar20–60 m/mnt, sedangkan spesifikasi pastinya bergantung pada profil, kualitas material, persyaratan produksi, dan konfigurasi mesin. Panjang akhir biasanya dapat diprogram untuk aplikasi seperti2.000–4.000mm, dengan panjang yang disesuaikan juga dimungkinkan.

Kualitas lunas jadi bergantung pada keseluruhan sistem produksi, termasuk uncoiler, pemandu strip, perkakas roll, sistem pelubangan, peralatan pemotongan, dan kontrol PLC. Desain dan penyelarasan gulungan yang tepat sangat penting untuk menjaga keakuratan dimensi dan mencegah puntiran atau deformasi.

Dengan desain mesin yang sesuai, perkakas yang akurat, kontrol otomatis, dan perawatan rutin, aLini Produksi Lunas Bajadapat memberikan profil yang konsisten, efisiensi produksi yang tinggi, pengurangan kebutuhan tenaga kerja, dan hasil yang andal untuk manufaktur konstruksi ringan modern.
